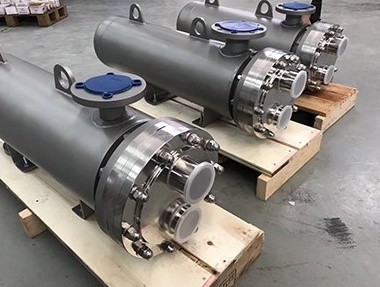

在食品、制药、化妆品等对卫生要求严苛的行业，卫生级管式换热器凭借其有效的热交换能力和可靠的卫生性能，成为生产流程中的关键设备。然而，卫生死角的存在可能滋生细菌、污染产品，严重影响产品质量和生产安全。因此，从结构设计层面杜绝卫生死角，是保障其卫生性能的核心环节。本文将深入探讨如何通过优化结构设计，实现卫生级管式换热器的无死角卫生保障。
一、卫生级管式换热器卫生死角的成因分析
卫生死角通常指设备内部难以清洁、消毒，容易残留物料或微生物的区域。在卫生级管式换热器中，卫生死角的形成主要源于以下几个方面：
-结构设计不合理：如管道连接处存在缝隙、弯头半径过小、支架设计不当等，导致清洁介质无法充分接触，形成清洁盲区。
-材料选择不当：非卫生级材料或表面粗糙的材料易吸附物料，增加清洁难度，甚至成为微生物滋生的温床。
-密封设计缺陷：密封件老化、安装不当或密封结构不合理，可能导致物料泄漏或外界污染物进入，形成污染源。
-内部结构复杂：过多的内部构件或复杂的流道设计，增加了清洁的复杂性和难度，容易遗漏清洁区域。
二、优化结构设计，杜绝卫生死角的策略
1.简化管道连接，消除缝隙
管道连接是卫生级管式换热器中容易形成卫生死角的区域。传统的螺纹连接、法兰连接等方式，往往存在缝隙或螺纹间隙，难以完全清洁。因此，应优先采用无缝隙连接方式，如焊接连接或卡箍式连接。
-焊接连接：通过全自动焊接工艺，确保管道连接处光滑无缝，避免物料残留。焊接后需进行抛光处理，进一步提高表面光洁度，减少微生物附着。
-卡箍式连接：卡箍式连接具有安装快捷、拆卸方便的特点，且连接处无缝隙，便于清洁和消毒。卡箍材质应选用耐腐蚀、耐高温的卫生级材料，如316L不锈钢。
2.优化弯头设计，变大半径
弯头是管道系统中改变流体方向的部件，其设计直接影响流体的流动状态和清洁效果。小半径弯头容易形成湍流，导致物料沉积；同时，弯头内侧难以清洁，容易形成卫生死角。因此，应采用大半径弯头设计。
-大半径弯头：大半径弯头能够减少流体阻力，降低物料沉积的风险；同时，其光滑的内壁设计便于清洁介质充分接触，消除清洁盲区。
-弯头与管道一体化设计：将弯头与管道一体化设计，减少连接处数量，进一步降低卫生死角形成的可能性。一体化设计还能提高设备的整体强度和稳定性。
3.精简内部构件，简化流道
卫生级管式换热器的内部构件，如支撑板、折流板等，虽然能够增强设备的结构强度，但过多的构件会增加清洁的复杂性和难度。因此，应精简内部构件数量，简化流道设计。
-减少支撑板数量：通过优化管道布局和支撑方式，减少支撑板的使用数量。支撑板应采用易于清洁的设计，如开孔式或条缝式支撑板，避免物料在支撑板上沉积。
-采用螺旋流道设计：螺旋流道设计能够增强流体的湍流程度，提高热交换效率；同时，其光滑的流道表面便于清洁介质流动，减少卫生死角。
4.强化密封设计，防止泄漏
密封设计是卫生级管式换热器卫生性能的重要保障。密封件应选用耐腐蚀、耐高温、弹性好的卫生级材料，如硅橡胶或氟橡胶。同时，密封结构应设计合理，确保密封效果可靠。
-双密封结构设计：在关键部位采用双密封结构设计，如双O型圈密封或平垫密封与O型圈密封组合使用，提高密封的可靠性和安全性。
-密封件可拆卸设计：密封件应设计为可拆卸式，便于定期更换和清洁。拆卸式密封件还能降低维修成本和时间成本。
5.选用卫生级材料，提高表面光洁度
材料的选择直接影响卫生级管式换热器的卫生性能。应选用耐腐蚀、耐高温、无毒无害的卫生级材料，如316L不锈钢或钛合金等。同时，材料表面应经过抛光处理，提高表面光洁度，减少微生物附着。
-表面抛光处理：通过机械抛光或电解抛光等工艺，使设备表面达到镜面效果，光洁度Ra≤0.4μm。高光洁度表面不仅易于清洁和消毒，还能提高设备的耐腐蚀性能。
-无死角抛光工艺：在抛光过程中，应确保设备内部所有区域都能得到充分抛光，避免遗漏清洁盲区。无死角抛光工艺能够进一步提高设备的卫生性能。
从结构设计层面杜绝卫生级管式换热器的卫生死角，是保障其卫生性能的关键。通过简化管道连接、优化弯头设计、精简内部构件、强化密封设计以及选用卫生级材料等措施，能够显著降低卫生死角形成的可能性，提高设备的清洁效果和卫生性能。在未来的发展中，随着技术的不断进步和需求的不断提高，卫生级管式换热器的结构设计将更加完善，为食品、制药等行业的安全生产提供更加可靠的保障。
