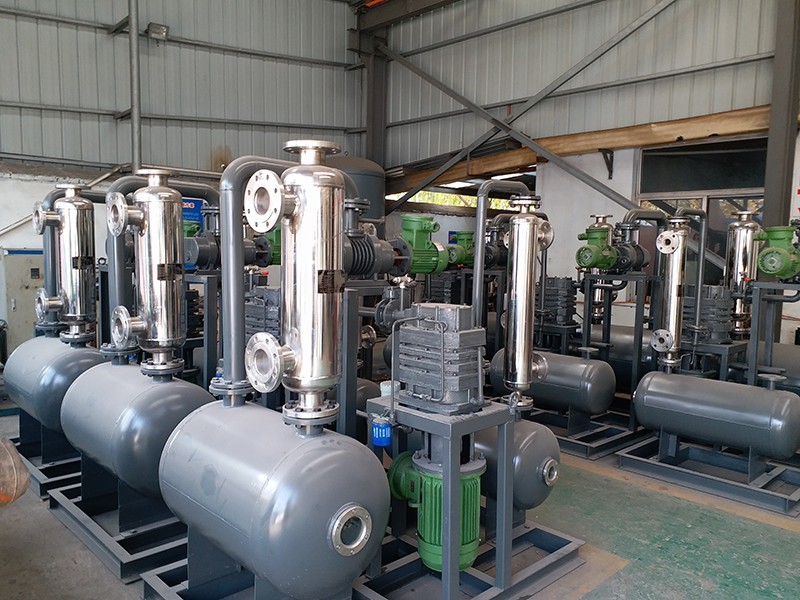

洁净室作为对环境洁净度、温湿度及微生物控制要求很高的特殊空间，广泛应用于制药、半导体、生物工程等高精度行业。螺旋缠绕管式换热器凭借其有效传热、紧凑结构及低泄漏风险等优势，成为洁净室内热交换系统的核心设备。为适应洁净室的严苛环境，该设备在设计上需进行针对性优化，以下从结构、材料、密封及维护四个维度展开分析。
一、结构优化：减少污染风险
洁净室内设备需避免产生颗粒物或微生物滋生，螺旋缠绕管式换热器的结构设计需遵循“无死角、易清洁”原则。
1.管程与壳程分离：采用单管程或双管程设计，减少流体在壳程内的湍流，降低颗粒物沉积风险。同时，管束排列采用螺旋缠绕方式，变大传热面积的同时，避免直角或缝隙结构，防止污染物滞留。
2.表面光洁度提升：螺旋缠绕管式换热器内外表面需经过电解抛光或机械抛光处理，表面粗糙度Ra≤0.4μm，以减少微生物附着及颗粒物吸附。此外，焊接接头需采用全熔透工艺，避免焊缝凸起或凹陷，确保表面平整。
3.模块化设计：为便于清洁与维护，换热器可设计为可拆卸模块，各部件通过卡箍或快速接头连接，减少螺栓等固定件的使用，降低清洁难度。
二、材料选择：耐腐蚀与低析出
洁净室内流体可能含有腐蚀性介质或敏感成分，螺旋缠绕管式换热器材料需具备高耐腐蚀性及低金属离子析出特性。
1.管材选择：优先选用316L不锈钢或哈氏合金等耐腐蚀材料，避免因腐蚀导致金属离子进入流体，污染洁净环境。对于高纯度流体，可考虑采用聚四氟乙烯（PTFE）或聚偏氟乙烯（PVDF）等非金属管材，进一步降低析出风险。
2.壳体材料：壳体通常采用304不锈钢或碳钢内衬PTFE，既保证结构强度，又防止流体与金属直接接触。同时，壳体内壁需进行钝化处理，形成致密氧化膜，控制腐蚀反应。
3.密封材料：密封圈需选用食物级硅胶或氟橡胶，确保无毒、无味，且耐温范围覆盖螺旋缠绕管式换热器工作温度（-20℃至200℃），避免密封材料老化或分解产生污染物。
三、密封设计：防止交叉污染
洁净室内换热器需严格隔离不同流体，防止交叉污染。螺旋缠绕管式换热器通过以下设计实现高密封性：
1.双端板密封：采用双端板结构，端板与壳体之间通过O型圈或金属垫片密封，确保管程与壳程完全隔离。端板厚度需根据压力等级设计，通常≥10mm，以承受高压工况。
2.波纹管补偿器：在管程与壳程连接处设置波纹管补偿器，吸收热膨胀产生的应力，防止密封面因变形导致泄漏。波纹管材质需与管材一致，确保热膨胀系数匹配。
3.压力检测与报警：集成压力传感器，实时监测管程与壳程压力差。当压力差超过设定值时，系统自动报警并停机，防止因密封失效导致流体混合。
四、维护与清洁：符合GMP规范
洁净室内设备需定期清洁与消毒，螺旋缠绕管式换热器的设计需便于拆解与清洁。
1.在线清洗（CIP）兼容性：换热器可设计为CIP兼容结构，通过预留清洗口接入清洗液，对管程与壳程进行循环冲洗。清洗液温度、压力及流量需可调，以适应不同清洁需求。
2.蒸汽灭菌（SIP）支持：对于制药行业，换热器需支持蒸汽灭菌工艺。设计时需预留蒸汽接口，并确保壳体耐压等级≥0.3MPa，以承受高温蒸汽（121℃至134℃）的灭菌条件。
3.清洁验证支持：设备表面需易于取样检测，如设置清洁验证口，便于采集表面残留物样本。同时，设备档案需包含清洁程序、验证数据及维护记录，符合GMP（药品生产质量管理规范）要求。
随着洁净室标准的提升，螺旋缠绕管式换热器正朝更高洁净度、更低泄漏率方向发展。例如，采用超纯水冲洗工艺降低颗粒物残留，或集成物联网技术实现远程监控与预测性维护。未来，该设备将在半导体制造、生物医药等特殊领域发挥更关键的作用，推动洁净室热交换系统向智能化、绿色化演进。
